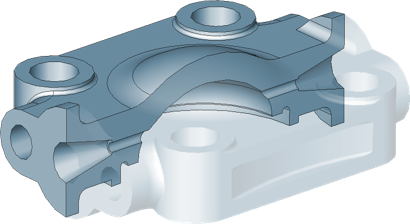

Оптимизации конструкции крышки пневмодатчика

Заказчик

ЗАО ПГ Метран

Исполнитель:

ГОУ ВПО ЮУрГУ

Цель исследования:

Оптимизация и создание эскизного проекта конструкции крышки пневмодатчика со следующими свойствами:

• прочность – как у исходного варианта конструкции;
• технологичность – как у «альтернативного» варианта (литье вместо ковки);

Эффект:

• На 15% меньше материала требуется для сохранения прочности;
• Сохраняется требуемая прочность.

Эквивалентные напряжения при давлении 56 МПа для исполнения 2
(цветовая шкала – напряжения в МПа)

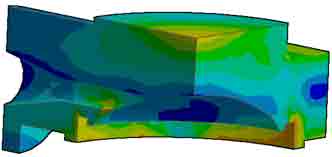

Исходный вариант

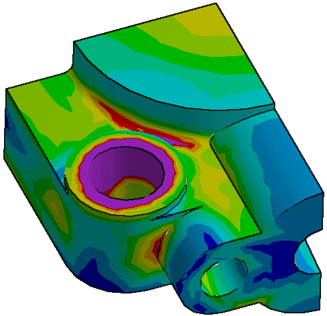

Оптимизированный вариант

Описание:

Была заказана разработка крышки пневмодатчика, т.к. существующий на тот момент вариант был неэкономичен с точки зрения расхода количества металла. Имеющийся альтернативный вариант при пульсации давления измеряемой среды терял герметичность, но был оптимальным с точки зрения металлоемкости. В ходе работ была разработана конструкция, которая имела требуемую жесткость и сохраняла герметичность во всех режимах работы, а также имела металлоемкость на 15% меньше исходного варианта и на 5% меньше альтернативного.
